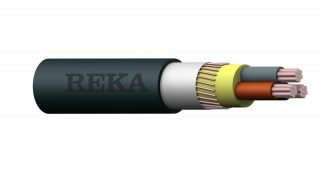

SE-N1XV-K RekaFlex

Kobber kraftkabel For fast installasjon ute og inne. Kan legges direkte i jord. Instalasjoner i henhold til nasjonale forskrifter. Kabelen er brannhemmende iht. CPR-klasse Eca.

Standarder	SS 424 14 18, HD 603 5 O
Reaksjon på brann	Eca
CPR - DoP	2017016_DOP.pdf
Leder	Mangetrådet, rund kobber EN/IEC 60228 klasse 5
Isolasjon	Tverrbundet polyetylen XLPE
Ledermerking	Gulgrønn, blå, brun Gulgrønn, blå, brun, sort, grå
Ytre kappe	UV-beskyttet PVC-forbindelse
Ytterkappens farve	Sort

3G1,5

Elektrisk nummer Størrelse Emballasje Spenning

3G1,5

1033527 3G1,5 100 nippu 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 10

Nominell vekt på kabelen kg/km 117

Ledermateriale Kobber

Nominelt tverrsnitt av leder mm² 1.5

Nominell tykkelse på isolasjon mm 0.7

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, kabel mm 119

I sluttinstallasjon, kabel mm 83

Under håndtering og installasjon, kabel cm 12

I sluttinstallasjon, kabel cm 8

Under håndtering og installasjon, kabel m 0.12

I sluttinstallasjon, kabel m 0.08

Max. trekkekraft

Trekkeøye kN 0.2

Trekkestrømpe kN 0.1

Maks. likestrøm motstand ved 20 ° C leder Ω/km 13,3

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176218099

Reka-kode 1255370

Last ned produktdatablad

1033528 3G1,5 - 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 10

Nominell vekt på kabelen kg/km 117

Ledermateriale Kobber

Nominelt tverrsnitt av leder mm² 1.5

Nominell tykkelse på isolasjon mm 0.7

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, kabel mm 119

I sluttinstallasjon, kabel mm 83

Under håndtering og installasjon, kabel cm 12

I sluttinstallasjon, kabel cm 8

Under håndtering og installasjon, kabel m 0.12

I sluttinstallasjon, kabel m 0.08

Max. trekkekraft

Trekkeøye kN 0.2

Trekkestrømpe kN 0.1

Maks. likestrøm motstand ved 20 ° C leder Ω/km 13,3

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176218105

Reka-kode 1255370

Last ned produktdatablad

3G2,5

Elektrisk nummer Størrelse Emballasje Spenning

3G2,5

1033529 3G2,5 100 nippu 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 11

Nominell vekt på kabelen kg/km 148

Ledermateriale Kobber

Nominelt tverrsnitt av leder mm² 2.5

Nominell tykkelse på isolasjon mm 0.7

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, kabel mm 132

I sluttinstallasjon, kabel mm 92

Under håndtering og installasjon, kabel cm 13

I sluttinstallasjon, kabel cm 9

Under håndtering og installasjon, kabel m 0.13

I sluttinstallasjon, kabel m 0.09

Max. trekkekraft

Trekkeøye kN 0.4

Trekkestrømpe kN 0.1

Maks. likestrøm motstand ved 20 ° C leder Ω/km 7,98

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176218129

Reka-kode 1255373

Last ned produktdatablad

1033548 3G2,5 - 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 11

Nominell vekt på kabelen kg/km 148

Ledermateriale Kobber

Nominelt tverrsnitt av leder mm² 2.5

Nominell tykkelse på isolasjon mm 0.7

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, kabel mm 132

I sluttinstallasjon, kabel mm 92

Under håndtering og installasjon, kabel cm 13

I sluttinstallasjon, kabel cm 9

Under håndtering og installasjon, kabel m 0.13

I sluttinstallasjon, kabel m 0.09

Max. trekkekraft

Trekkeøye kN 0.4

Trekkestrømpe kN 0.1

Maks. likestrøm motstand ved 20 ° C leder Ω/km 7,98

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176218136

Reka-kode 1255373

Last ned produktdatablad

5G1,5

Elektrisk nummer Størrelse Emballasje Spenning

5G1,5

1033549 5G1,5 100 nippu 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 11

Nominell vekt på kabelen kg/km 168

Ledermateriale Kobber

Nominelt tverrsnitt av leder mm² 1.5

Nominell tykkelse på isolasjon mm 0.7

Antall ledere 5

Min. boyeradius

Under håndtering og installasjon, kabel mm 138

I sluttinstallasjon, kabel mm 96

Under håndtering og installasjon, kabel cm 14

I sluttinstallasjon, kabel cm 10

Under håndtering og installasjon, kabel m 0.14

I sluttinstallasjon, kabel m 0.1

Max. trekkekraft

Trekkeøye kN 0.4

Trekkestrømpe kN 0.1

Maks. likestrøm motstand ved 20 ° C leder Ω/km 13,3

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176218150

Reka-kode 1255372

Last ned produktdatablad

1033552 5G1,5 - 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 11

Nominell vekt på kabelen kg/km 168

Ledermateriale Kobber

Nominelt tverrsnitt av leder mm² 1.5

Nominell tykkelse på isolasjon mm 0.7

Antall ledere 5

Min. boyeradius

Under håndtering og installasjon, kabel mm 138

I sluttinstallasjon, kabel mm 96

Under håndtering og installasjon, kabel cm 14

I sluttinstallasjon, kabel cm 10

Under håndtering og installasjon, kabel m 0.14

I sluttinstallasjon, kabel m 0.1

Max. trekkekraft

Trekkeøye kN 0.4

Trekkestrømpe kN 0.1

Maks. likestrøm motstand ved 20 ° C leder Ω/km 13,3

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176218167

Reka-kode 1255372

Last ned produktdatablad

5G2,5

Elektrisk nummer Størrelse Emballasje Spenning

5G2,5

1033565 5G2,5 100 nippu 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 13

Nominell vekt på kabelen kg/km 219

Ledermateriale Kobber

Nominelt tverrsnitt av leder mm² 2.5

Nominell tykkelse på isolasjon mm 0.7

Antall ledere 5

Min. boyeradius

Under håndtering og installasjon, kabel mm 154

I sluttinstallasjon, kabel mm 108

Under håndtering og installasjon, kabel cm 15

I sluttinstallasjon, kabel cm 11

Under håndtering og installasjon, kabel m 0.15

I sluttinstallasjon, kabel m 0.11

Max. trekkekraft

Trekkeøye kN 0.6

Trekkestrømpe kN 0.2

Maks. likestrøm motstand ved 20 ° C leder Ω/km 7,98

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176218181

Reka-kode 1255375

Last ned produktdatablad

1033566 5G2,5 - 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 13

Nominell vekt på kabelen kg/km 219

Ledermateriale Kobber

Nominelt tverrsnitt av leder mm² 2.5

Nominell tykkelse på isolasjon mm 0.7

Antall ledere 5

Min. boyeradius

Under håndtering og installasjon, kabel mm 154

I sluttinstallasjon, kabel mm 108

Under håndtering og installasjon, kabel cm 15

I sluttinstallasjon, kabel cm 11

Under håndtering og installasjon, kabel m 0.15

I sluttinstallasjon, kabel m 0.11

Max. trekkekraft

Trekkeøye kN 0.6

Trekkestrømpe kN 0.2

Maks. likestrøm motstand ved 20 ° C leder Ω/km 7,98

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176218198

Reka-kode 1255375

Last ned produktdatablad

5G6

Elektrisk nummer Størrelse Emballasje Spenning

5G6

1033567 5G6 - 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 16

Nominell vekt på kabelen kg/km 402

Ledermateriale Kobber

Nominelt tverrsnitt av leder mm² 6

Nominell tykkelse på isolasjon mm 0.7

Antall ledere 5

Min. boyeradius

Under håndtering og installasjon, kabel mm 193

I sluttinstallasjon, kabel mm 135

Under håndtering og installasjon, kabel cm 19

I sluttinstallasjon, kabel cm 13

Under håndtering og installasjon, kabel m 0.19

I sluttinstallasjon, kabel m 0.13

Max. trekkekraft

Trekkeøye kN 1.5

Trekkestrømpe kN 0.5

Maks. likestrøm motstand ved 20 ° C leder Ω/km 3,30

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176218211

Reka-kode 1255383

Last ned produktdatablad

5G10

Elektrisk nummer Størrelse Emballasje Spenning

5G10

1033568 5G10 - 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 19

Nominell vekt på kabelen kg/km 659

Ledermateriale Kobber

Nominelt tverrsnitt av leder mm² 10

Nominell tykkelse på isolasjon mm 0.7

Antall ledere 5

Min. boyeradius

Under håndtering og installasjon, kabel mm 225

I sluttinstallasjon, kabel mm 158

Under håndtering og installasjon, kabel cm 23

I sluttinstallasjon, kabel cm 16

Under håndtering og installasjon, kabel m 0.23

I sluttinstallasjon, kabel m 0.16

Max. trekkekraft

Trekkeøye kN 2.5

Trekkestrømpe kN 0.8

Maks. likestrøm motstand ved 20 ° C leder Ω/km 1,91

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176218235

Reka-kode 1255385

Last ned produktdatablad

5G16

Elektrisk nummer Størrelse Emballasje Spenning

5G16

1033569 5G16 - 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 21

Nominell vekt på kabelen kg/km 941

Ledermateriale Kobber

Nominelt tverrsnitt av leder mm² 16

Nominell tykkelse på isolasjon mm 0.7

Antall ledere 5

Min. boyeradius

Under håndtering og installasjon, kabel mm 254

I sluttinstallasjon, kabel mm 178

Under håndtering og installasjon, kabel cm 25

I sluttinstallasjon, kabel cm 18

Under håndtering og installasjon, kabel m 0.25

I sluttinstallasjon, kabel m 0.18

Max. trekkekraft

Trekkeøye kN 4

Trekkestrømpe kN 1.2

Maks. likestrøm motstand ved 20 ° C leder Ω/km 1,21

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176218259

Reka-kode 1255393

Last ned produktdatablad

3G1,5

3G1,5

3G2,5

3G2,5

5G1,5

5G1,5

5G2,5

5G2,5

5G6

5G6

5G10

5G10

5G16

5G16

Andre lignende produkter
