BFSI / FRHF-XCMK

Last ned produktgruppedatablad

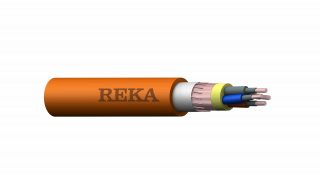

Brannsikker kraftkabel for fast installasjon ute og inne. Kan legges direkte i jord. For steder hvor sikkerhet kreves i drift av alarm-, kontroll-, signal- og strømkretser også under brann. Lederisoleringen må beskyttes mot UV-stråling. Tilfredstiller krav til NEK 400:2018 200.296 klasse II, dobbeltisolert og Norske krav til kuldetest -25 °C. Instalasjoner i henhold til nasjonale forskrifter. Ikke krav til CPR-klassifisering.

Standarder SFS 5547, HD 604 5 D
Leder 1,5-6 mm² entrådet, rund kobber, EN/IEC 60228 klass 1
10-25 mm² flertrådet, rund kobber, EN/IEC 60228 klass 2
35-240 mm² flertrådet, sektorformet kobber, EN/IEC 60228 klass 2
Isolasjon Halogenfri polyetylen med tverrforbindelser, XLPE, glimmerbånd
Ledermerking Blå, brun
Brun, sort, grå
Blå, brun, sort, grå
Separasjonskappe Halogenfri fyllingsforbindelse
Metallskjerm Kobbertråd og kobbertape
Ytre kappe UV-beskyttet halogenfri polyolefinblanding
Ytterkappens farve Oransje

2x1,5/1,5

Elektrisk nummer Størrelse Emballasje Spenning

2x1,5/1,5

Nominell diameter på komplett kabel mm 12
Nominell vekt på kabelen kg/km 199
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 1.5
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 2
Min. boyeradius
Under håndtering og installasjon, kabel mm 144
I sluttinstallasjon, kabel mm 101
Under håndtering og installasjon, kabel cm 14
I sluttinstallasjon, kabel cm 10
Max. trekkekraft
Trekkeøye kN 0.05
Trekkestrømpe kN 0.06
Maks. likestrøm motstand ved 20 ° C leder Ω/km 12,1
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 12,1
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307694
Reka-kode 1146810

2x2,5/2,5

Elektrisk nummer Størrelse Emballasje Spenning

2x2,5/2,5

Nominell diameter på komplett kabel mm 13
Nominell vekt på kabelen kg/km 244
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 2.5
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 2
Min. boyeradius
Under håndtering og installasjon, kabel mm 156
I sluttinstallasjon, kabel mm 109
Under håndtering og installasjon, kabel cm 16
I sluttinstallasjon, kabel cm 11
Max. trekkekraft
Trekkeøye kN 0.08
Trekkestrømpe kN 0.1
Maks. likestrøm motstand ved 20 ° C leder Ω/km 7,41
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 7,41
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307700
Reka-kode 1146811

2x4/4

Elektrisk nummer Størrelse Emballasje Spenning

2x4/4

Nominell diameter på komplett kabel mm 15
Nominell vekt på kabelen kg/km 330
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 4
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 2
Min. boyeradius
Under håndtering og installasjon, kabel mm 180
I sluttinstallasjon, kabel mm 126
Under håndtering og installasjon, kabel cm 18
I sluttinstallasjon, kabel cm 13
Max. trekkekraft
Trekkeøye kN 0.12
Trekkestrømpe kN 0.16
Maks. likestrøm motstand ved 20 ° C leder Ω/km 4,61
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 4,61
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307717
Reka-kode 1146812

2x6/6

Elektrisk nummer Størrelse Emballasje Spenning

2x6/6

Nominell diameter på komplett kabel mm 16
Nominell vekt på kabelen kg/km 431
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 6
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 2
Min. boyeradius
Under håndtering og installasjon, kabel mm 192
I sluttinstallasjon, kabel mm 134
Under håndtering og installasjon, kabel cm 19
I sluttinstallasjon, kabel cm 13
Max. trekkekraft
Trekkeøye kN 0.18
Trekkestrømpe kN 0.24
Maks. likestrøm motstand ved 20 ° C leder Ω/km 3,08
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 3,08
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307724
Reka-kode 1146813

2x10/10

Elektrisk nummer Størrelse Emballasje Spenning

2x10/10

Nominell diameter på komplett kabel mm 19
Nominell vekt på kabelen kg/km 619
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 10
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 2
Min. boyeradius
Under håndtering og installasjon, kabel mm 228
I sluttinstallasjon, kabel mm 160
Under håndtering og installasjon, kabel cm 23
I sluttinstallasjon, kabel cm 16
Max. trekkekraft
Trekkeøye kN 0.3
Trekkestrømpe kN 0.4
Maks. likestrøm motstand ved 20 ° C leder Ω/km 1,83
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,83
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307731
Reka-kode 1146814

2x16/16

Elektrisk nummer Størrelse Emballasje Spenning

2x16/16

Nominell diameter på komplett kabel mm 21
Nominell vekt på kabelen kg/km 863
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 16
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 2
Min. boyeradius
Under håndtering og installasjon, kabel mm 252
I sluttinstallasjon, kabel mm 176
Under håndtering og installasjon, kabel cm 25
I sluttinstallasjon, kabel cm 18
Max. trekkekraft
Trekkeøye kN 0.48
Trekkestrømpe kN 0.64
Maks. likestrøm motstand ved 20 ° C leder Ω/km 1,15
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,15
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307748
Reka-kode 1146815

3x1,5/1,5

Elektrisk nummer Størrelse Emballasje Spenning

3x1,5/1,5

Nominell diameter på komplett kabel mm 13
Nominell vekt på kabelen kg/km 221
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 1.5
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 156
I sluttinstallasjon, kabel mm 109
Under håndtering og installasjon, kabel cm 16
I sluttinstallasjon, kabel cm 11
Max. trekkekraft
Trekkeøye kN 0.07
Trekkestrømpe kN 0.09
Maks. likestrøm motstand ved 20 ° C leder Ω/km 12,1
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 12,1
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307762
Reka-kode 1146819

3x2,5/2,5

Elektrisk nummer Størrelse Emballasje Spenning

3x2,5/2,5

Nominell diameter på komplett kabel mm 14
Nominell vekt på kabelen kg/km 275
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 2.5
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 168
I sluttinstallasjon, kabel mm 118
Under håndtering og installasjon, kabel cm 17
I sluttinstallasjon, kabel cm 12
Max. trekkekraft
Trekkeøye kN 0.11
Trekkestrømpe kN 0.15
Maks. likestrøm motstand ved 20 ° C leder Ω/km 7,41
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 7,41
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307779
Reka-kode 1146820

3x4/4

Elektrisk nummer Størrelse Emballasje Spenning

3x4/4

Nominell diameter på komplett kabel mm 16
Nominell vekt på kabelen kg/km 384
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 4
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 192
I sluttinstallasjon, kabel mm 134
Under håndtering og installasjon, kabel cm 19
I sluttinstallasjon, kabel cm 13
Max. trekkekraft
Trekkeøye kN 0.18
Trekkestrømpe kN 0.24
Maks. likestrøm motstand ved 20 ° C leder Ω/km 4,61
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 4,61
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307786
Reka-kode 1146821

3x6/6

Elektrisk nummer Størrelse Emballasje Spenning

3x6/6

Nominell diameter på komplett kabel mm 17
Nominell vekt på kabelen kg/km 487
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 6
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 204
I sluttinstallasjon, kabel mm 143
Under håndtering og installasjon, kabel cm 20
I sluttinstallasjon, kabel cm 14
Max. trekkekraft
Trekkeøye kN 0.27
Trekkestrømpe kN 0.36
Maks. likestrøm motstand ved 20 ° C leder Ω/km 3,08
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 3,08
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307793
Reka-kode 1146822

3x10/10

Elektrisk nummer Størrelse Emballasje Spenning

3x10/10

Nominell diameter på komplett kabel mm 20
Nominell vekt på kabelen kg/km 703
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 10
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 240
I sluttinstallasjon, kabel mm 168
Under håndtering og installasjon, kabel cm 24
I sluttinstallasjon, kabel cm 17
Max. trekkekraft
Trekkeøye kN 0.45
Trekkestrømpe kN 0.6
Maks. likestrøm motstand ved 20 ° C leder Ω/km 1,83
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,83
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307809
Reka-kode 1146823

3x16/16

Elektrisk nummer Størrelse Emballasje Spenning

3x16/16

Nominell diameter på komplett kabel mm 23
Nominell vekt på kabelen kg/km 1006
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 16
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 276
I sluttinstallasjon, kabel mm 193
Under håndtering og installasjon, kabel cm 28
I sluttinstallasjon, kabel cm 19
Max. trekkekraft
Trekkeøye kN 0.72
Trekkestrømpe kN 0.96
Maks. likestrøm motstand ved 20 ° C leder Ω/km 1,15
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,15
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307816
Reka-kode 1146824

3x25/16

Elektrisk nummer Størrelse Emballasje Spenning

3x25/16

Nominell diameter på komplett kabel mm 26
Nominell vekt på kabelen kg/km 1370
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 25
Nominell tykkelse på isolasjon mm 0.9
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 312
I sluttinstallasjon, kabel mm 218
Under håndtering og installasjon, kabel cm 31
I sluttinstallasjon, kabel cm 22
Max. trekkekraft
Trekkeøye kN 1.13
Trekkestrømpe kN 1.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,727
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,15
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307823
Reka-kode 1146825

3x35/16

Elektrisk nummer Størrelse Emballasje Spenning

3x35/16

Nominell diameter på komplett kabel mm 26
Nominell vekt på kabelen kg/km 1478
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 35
Nominell tykkelse på isolasjon mm 0.9
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 312
I sluttinstallasjon, kabel mm 218
Under håndtering og installasjon, kabel cm 31
I sluttinstallasjon, kabel cm 22
Max. trekkekraft
Trekkeøye kN 1.58
Trekkestrømpe kN 2.1
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,524
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,15
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307830
Reka-kode 1146826

3x50/25

Elektrisk nummer Størrelse Emballasje Spenning

3x50/25

Nominell diameter på komplett kabel mm 30
Nominell vekt på kabelen kg/km 2083
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 50
Nominell tykkelse på isolasjon mm 1
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 360
I sluttinstallasjon, kabel mm 252
Under håndtering og installasjon, kabel cm 36
I sluttinstallasjon, kabel cm 25
Max. trekkekraft
Trekkeøye kN 2.25
Trekkestrømpe kN 3
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,387
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,727
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307847
Reka-kode 1146827

3x70/35

Elektrisk nummer Størrelse Emballasje Spenning

3x70/35

Nominell diameter på komplett kabel mm 34
Nominell vekt på kabelen kg/km 2883
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 70
Nominell tykkelse på isolasjon mm 1.1
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 408
I sluttinstallasjon, kabel mm 286
Under håndtering og installasjon, kabel cm 41
I sluttinstallasjon, kabel cm 29
Max. trekkekraft
Trekkeøye kN 3.15
Trekkestrømpe kN 4.2
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,268
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,524
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307854
Reka-kode 1146828

3x95/50

Elektrisk nummer Størrelse Emballasje Spenning

3x95/50

Nominell diameter på komplett kabel mm 37
Nominell vekt på kabelen kg/km 3645
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 95
Nominell tykkelse på isolasjon mm 1.1
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 444
I sluttinstallasjon, kabel mm 311
Under håndtering og installasjon, kabel cm 44
I sluttinstallasjon, kabel cm 31
Max. trekkekraft
Trekkeøye kN 4.28
Trekkestrømpe kN 5.7
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,193
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,387
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307861
Reka-kode 1146829

3x120/70

Elektrisk nummer Størrelse Emballasje Spenning

3x120/70

Nominell diameter på komplett kabel mm 40
Nominell vekt på kabelen kg/km 4645
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 120
Nominell tykkelse på isolasjon mm 1.2
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 480
I sluttinstallasjon, kabel mm 336
Under håndtering og installasjon, kabel cm 48
I sluttinstallasjon, kabel cm 34
Max. trekkekraft
Trekkeøye kN 5.4
Trekkestrømpe kN 7.2
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,153
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,268
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307878
Reka-kode 1146830

3x150/70

Elektrisk nummer Størrelse Emballasje Spenning

3x150/70

Nominell diameter på komplett kabel mm 43
Nominell vekt på kabelen kg/km 5530
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 150
Nominell tykkelse på isolasjon mm 1.4
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 516
I sluttinstallasjon, kabel mm 361
Under håndtering og installasjon, kabel cm 52
I sluttinstallasjon, kabel cm 36
Max. trekkekraft
Trekkeøye kN 6.75
Trekkestrømpe kN 8.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,124
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,268
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307885
Reka-kode 1146831

3x185/95

Elektrisk nummer Størrelse Emballasje Spenning

3x185/95

Nominell diameter på komplett kabel mm 50
Nominell vekt på kabelen kg/km 7132
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 185
Nominell tykkelse på isolasjon mm 1.6
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 600
I sluttinstallasjon, kabel mm 420
Under håndtering og installasjon, kabel cm 60
I sluttinstallasjon, kabel cm 42
Max. trekkekraft
Trekkeøye kN 8.32
Trekkestrømpe kN 8.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,0991
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,193
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307892
Reka-kode 1146832

3x240/120

Elektrisk nummer Størrelse Emballasje Spenning

3x240/120

Nominell diameter på komplett kabel mm 56
Nominell vekt på kabelen kg/km 9233
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 240
Nominell tykkelse på isolasjon mm 1.7
Antall ledere 3
Min. boyeradius
Under håndtering og installasjon, kabel mm 672
I sluttinstallasjon, kabel mm 470
Under håndtering og installasjon, kabel cm 67
I sluttinstallasjon, kabel cm 47
Max. trekkekraft
Trekkeøye kN 10.8
Trekkestrømpe kN 8.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,0754
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,153
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307908
Reka-kode 1146833

4x1,5/1,5

Elektrisk nummer Størrelse Emballasje Spenning

4x1,5/1,5

Nominell diameter på komplett kabel mm 14
Nominell vekt på kabelen kg/km 274
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 1.5
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 168
I sluttinstallasjon, kabel mm 118
Under håndtering og installasjon, kabel cm 17
I sluttinstallasjon, kabel cm 12
Max. trekkekraft
Trekkeøye kN 0.09
Trekkestrømpe kN 0.12
Maks. likestrøm motstand ved 20 ° C leder Ω/km 12,1
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 12,1
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307915
Reka-kode 1146835

4x2,5/2,5

Elektrisk nummer Størrelse Emballasje Spenning

4x2,5/2,5

Nominell diameter på komplett kabel mm 15
Nominell vekt på kabelen kg/km 340
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 2.5
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 180
I sluttinstallasjon, kabel mm 126
Under håndtering og installasjon, kabel cm 18
I sluttinstallasjon, kabel cm 13
Max. trekkekraft
Trekkeøye kN 0.15
Trekkestrømpe kN 0.2
Maks. likestrøm motstand ved 20 ° C leder Ω/km 7,41
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 7,41
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307922
Reka-kode 1146836

4x4/4

Elektrisk nummer Størrelse Emballasje Spenning

4x4/4

Nominell diameter på komplett kabel mm 17
Nominell vekt på kabelen kg/km 445
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 4
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 204
I sluttinstallasjon, kabel mm 143
Under håndtering og installasjon, kabel cm 20
I sluttinstallasjon, kabel cm 14
Max. trekkekraft
Trekkeøye kN 0.24
Trekkestrømpe kN 0.32
Maks. likestrøm motstand ved 20 ° C leder Ω/km 4,61
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 4,61
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307939
Reka-kode 1146837

4x6/6

Elektrisk nummer Størrelse Emballasje Spenning

4x6/6

Nominell diameter på komplett kabel mm 18
Nominell vekt på kabelen kg/km 570
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 6
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 216
I sluttinstallasjon, kabel mm 151
Under håndtering og installasjon, kabel cm 22
I sluttinstallasjon, kabel cm 15
Max. trekkekraft
Trekkeøye kN 0.36
Trekkestrømpe kN 0.48
Maks. likestrøm motstand ved 20 ° C leder Ω/km 3,08
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 3,08
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307946
Reka-kode 1146838

4x10/10

Elektrisk nummer Størrelse Emballasje Spenning

4x10/10

Nominell diameter på komplett kabel mm 21
Nominell vekt på kabelen kg/km 829
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 10
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 252
I sluttinstallasjon, kabel mm 176
Under håndtering og installasjon, kabel cm 25
I sluttinstallasjon, kabel cm 18
Max. trekkekraft
Trekkeøye kN 0.6
Trekkestrømpe kN 0.8
Maks. likestrøm motstand ved 20 ° C leder Ω/km 1,83
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,83
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307953
Reka-kode 1146839

4x16/16

Elektrisk nummer Størrelse Emballasje Spenning

4x16/16

Nominell diameter på komplett kabel mm 24
Nominell vekt på kabelen kg/km 1174
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 16
Nominell tykkelse på isolasjon mm 0.7
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 288
I sluttinstallasjon, kabel mm 202
Under håndtering og installasjon, kabel cm 29
I sluttinstallasjon, kabel cm 20
Max. trekkekraft
Trekkeøye kN 0.96
Trekkestrømpe kN 1.28
Maks. likestrøm motstand ved 20 ° C leder Ω/km 1,15
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,15
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307960
Reka-kode 1146840

4x25/16

Elektrisk nummer Størrelse Emballasje Spenning

4x25/16

Nominell diameter på komplett kabel mm 29
Nominell vekt på kabelen kg/km 1658
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 25
Nominell tykkelse på isolasjon mm 0.9
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 348
I sluttinstallasjon, kabel mm 244
Under håndtering og installasjon, kabel cm 35
I sluttinstallasjon, kabel cm 24
Max. trekkekraft
Trekkeøye kN 1.5
Trekkestrømpe kN 2
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,727
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,15
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307977
Reka-kode 1146841

4x35/16

Elektrisk nummer Størrelse Emballasje Spenning

4x35/16

Nominell diameter på komplett kabel mm 29
Nominell vekt på kabelen kg/km 1876
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 35
Nominell tykkelse på isolasjon mm 0.9
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 348
I sluttinstallasjon, kabel mm 244
Under håndtering og installasjon, kabel cm 35
I sluttinstallasjon, kabel cm 24
Max. trekkekraft
Trekkeøye kN 2.1
Trekkestrømpe kN 2.8
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,524
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,15
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307984
Reka-kode 1146842

4x50/25

Elektrisk nummer Størrelse Emballasje Spenning

4x50/25

Nominell diameter på komplett kabel mm 33
Nominell vekt på kabelen kg/km 2548
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 50
Nominell tykkelse på isolasjon mm 1
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 396
I sluttinstallasjon, kabel mm 277
Under håndtering og installasjon, kabel cm 40
I sluttinstallasjon, kabel cm 28
Max. trekkekraft
Trekkeøye kN 3
Trekkestrømpe kN 4
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,387
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,727
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176307991
Reka-kode 1146843

4x70/35

Elektrisk nummer Størrelse Emballasje Spenning

4x70/35

Nominell diameter på komplett kabel mm 35
Nominell vekt på kabelen kg/km 3452
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 70
Nominell tykkelse på isolasjon mm 1.1
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 420
I sluttinstallasjon, kabel mm 294
Under håndtering og installasjon, kabel cm 42
I sluttinstallasjon, kabel cm 29
Max. trekkekraft
Trekkeøye kN 4.2
Trekkestrømpe kN 5.6
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,268
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,524
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176308004
Reka-kode 1146844

4x95/50

Elektrisk nummer Størrelse Emballasje Spenning

4x95/50

Nominell diameter på komplett kabel mm 41
Nominell vekt på kabelen kg/km 4611
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 95
Nominell tykkelse på isolasjon mm 1.1
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 492
I sluttinstallasjon, kabel mm 344
Under håndtering og installasjon, kabel cm 49
I sluttinstallasjon, kabel cm 34
Max. trekkekraft
Trekkeøye kN 5.7
Trekkestrømpe kN 7.6
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,193
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,387
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176308011
Reka-kode 1146845

4x120/70

Elektrisk nummer Størrelse Emballasje Spenning

4x120/70

Nominell diameter på komplett kabel mm 44
Nominell vekt på kabelen kg/km 5773
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 120
Nominell tykkelse på isolasjon mm 1.2
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 528
I sluttinstallasjon, kabel mm 370
Under håndtering og installasjon, kabel cm 53
I sluttinstallasjon, kabel cm 37
Max. trekkekraft
Trekkeøye kN 7.2
Trekkestrømpe kN 8.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,153
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,268
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176308028
Reka-kode 1146846

4x150/70

Elektrisk nummer Størrelse Emballasje Spenning

4x150/70

Nominell diameter på komplett kabel mm 49
Nominell vekt på kabelen kg/km 7006
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 150
Nominell tykkelse på isolasjon mm 1.4
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 588
I sluttinstallasjon, kabel mm 412
Under håndtering og installasjon, kabel cm 59
I sluttinstallasjon, kabel cm 41
Max. trekkekraft
Trekkeøye kN 9
Trekkestrømpe kN 8.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,124
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,268
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176308035
Reka-kode 1146847

4x185/95

Elektrisk nummer Størrelse Emballasje Spenning

4x185/95

Nominell diameter på komplett kabel mm 57
Nominell vekt på kabelen kg/km 9067
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 185
Nominell tykkelse på isolasjon mm 1.6
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 684
I sluttinstallasjon, kabel mm 479
Under håndtering og installasjon, kabel cm 68
I sluttinstallasjon, kabel cm 48
Max. trekkekraft
Trekkeøye kN 11.1
Trekkestrømpe kN 8.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,0991
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,193
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176308042
Reka-kode 1146848

4x240/120

Elektrisk nummer Størrelse Emballasje Spenning

4x240/120

Nominell diameter på komplett kabel mm 62
Nominell vekt på kabelen kg/km 11641
Ledermateriale Kobber
Nominelt tverrsnitt av leder mm² 240
Nominell tykkelse på isolasjon mm 1.7
Antall ledere 4
Min. boyeradius
Under håndtering og installasjon, kabel mm 744
I sluttinstallasjon, kabel mm 521
Under håndtering og installasjon, kabel cm 74
I sluttinstallasjon, kabel cm 52
Max. trekkekraft
Trekkeøye kN 14.4
Trekkestrømpe kN 8.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,0754
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,153
Minimum kabeltemperatur under transport °C -25
Minimum kabeltemperatur under håndtering og installasjon °C -15
Minimum kabeltemperatur under drift °C -50
Maksimal ledertemperatur ved normal drift °C 90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250
EAN-kode 6438176308059
Reka-kode 1146849
