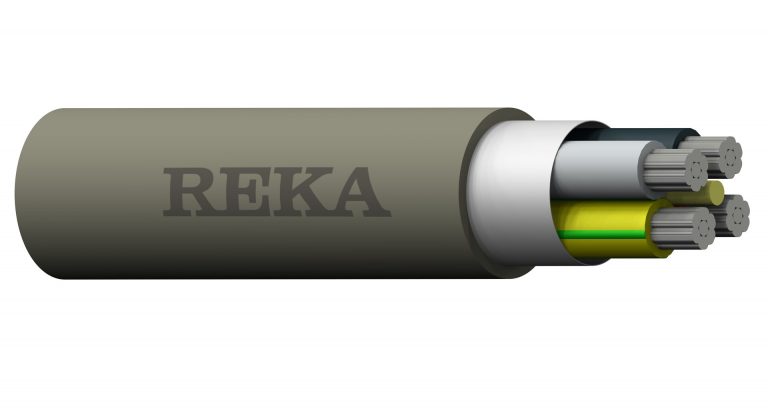

PFXP-Al

Aluminium kraftkabelFor fast installasjon ute og inne. Kan legges direkte i jord. Instalasjoner i henhold til nasjonale forskrifter. Kabelen er brannhemmende iht. CPR-klasse Eca.

Standarder	HD 603 3 J
Reaksjon på brann	Eca
CPR - DoP	2017061_DOP.pdf
Leder	AFR flertrådet rund aluminium, EN/IEC 60228 klass 2 AFV sektor formet aluminium, EN/IEC 60228 klass 2
Isolasjon	PVC-blanding
Ledermerking	Gulgrønn, brun, sort, grå Gulgrønn, blå, brun, sort, grå
Ytre kappe	UV-beskyttet PVC-forbindelse
Ytterkappens farve	Grå

4G25 AFR

Elektrisk nummer Størrelse Emballasje Spenning

4G25 AFR

1033555 4G25 AFR 500 K12 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 24

Nominell vekt på kabelen kg/km 619

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 25

Nominell tykkelse på isolasjon mm 1.2

Antall ledere 4

Min. boyeradius

Under håndtering og installasjon, kabel mm 286

I sluttinstallasjon, kabel mm 200

Under håndtering og installasjon, faseleder cm 13

Under håndtering og installasjon, kabel cm 29

I sluttinstallasjon, faseleder cm 9

I sluttinstallasjon, kabel cm 20

Under håndtering og installasjon, kabel m 0.29

I sluttinstallasjon, kabel m 0.2

Max. trekkekraft

Trekkeøye kN 1.5

Trekkestrømpe kN 1.5

Maks. likestrøm motstand ved 20 ° C leder Ω/km 1,20

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 70

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 160

EAN-kode 6438176013670

Reka-kode 1302051

Last ned produktdatablad

4G50 AFV

Elektrisk nummer Størrelse Emballasje Spenning

4G50 AFV

1033559 4G50 AFV 500 K14 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 27

Nominell vekt på kabelen kg/km 967

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 50

Nominell tykkelse på isolasjon mm 1.4

Antall ledere 4

Min. boyeradius

Under håndtering og installasjon, kabel mm 322

I sluttinstallasjon, kabel mm 225

Under håndtering og installasjon, faseleder cm 20

Under håndtering og installasjon, kabel cm 32

I sluttinstallasjon, faseleder cm 14

I sluttinstallasjon, kabel cm 23

Under håndtering og installasjon, kabel m 0.32

I sluttinstallasjon, kabel m 0.23

Max. trekkekraft

Trekkeøye kN 3

Trekkestrømpe kN 3

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,641

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 70

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 160

EAN-kode 6438176013717

Reka-kode 1302053

Last ned produktdatablad

4G95 AFV

Elektrisk nummer Størrelse Emballasje Spenning

4G95 AFV

1033561 4G95 AFV 500 K16 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 35

Nominell vekt på kabelen kg/km 1735

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 95

Nominell tykkelse på isolasjon mm 1.6

Antall ledere 4

Min. boyeradius

Under håndtering og installasjon, kabel mm 415

I sluttinstallasjon, kabel mm 290

Under håndtering og installasjon, faseleder cm 28

Under håndtering og installasjon, kabel cm 41

I sluttinstallasjon, faseleder cm 19

I sluttinstallasjon, kabel cm 29

Under håndtering og installasjon, kabel m 0.41

I sluttinstallasjon, kabel m 0.29

Max. trekkekraft

Trekkeøye kN 5.7

Trekkestrømpe kN 5.7

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,320

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 70

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 160

EAN-kode 6438176013731

Reka-kode 1302055

Last ned produktdatablad

5G25 AFR

Elektrisk nummer Størrelse Emballasje Spenning

5G25 AFR

1033558 5G25 AFR 500 K14 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 27

Nominell vekt på kabelen kg/km 777

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 25

Nominell tykkelse på isolasjon mm 1.2

Antall ledere 5

Min. boyeradius

Under håndtering og installasjon, kabel mm 318

I sluttinstallasjon, kabel mm 223

Under håndtering og installasjon, faseleder cm 13

Under håndtering og installasjon, kabel cm 32

I sluttinstallasjon, faseleder cm 9

I sluttinstallasjon, kabel cm 22

Under håndtering og installasjon, kabel m 0.32

I sluttinstallasjon, kabel m 0.22

Max. trekkekraft

Trekkeøye kN 1.9

Trekkestrømpe kN 1.9

Maks. likestrøm motstand ved 20 ° C leder Ω/km 1,20

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 70

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 160

EAN-kode 6438176013700

Reka-kode 1302062

Last ned produktdatablad

5G50 AFR

Elektrisk nummer Størrelse Emballasje Spenning

5G50 AFR

1033560 5G50 AFR 500 K16 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 34

Nominell vekt på kabelen kg/km 1284

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 50

Nominell tykkelse på isolasjon mm 1.4

Antall ledere 5

Min. boyeradius

Under håndtering og installasjon, kabel mm 403

I sluttinstallasjon, kabel mm 282

Under håndtering og installasjon, faseleder cm 20

Under håndtering og installasjon, kabel cm 40

I sluttinstallasjon, faseleder cm 14

I sluttinstallasjon, kabel cm 28

Under håndtering og installasjon, kabel m 0.4

I sluttinstallasjon, kabel m 0.28

Max. trekkekraft

Trekkeøye kN 3.8

Trekkestrømpe kN 3.8

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,641

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 70

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 160

EAN-kode 6438176013724

Reka-kode 1302064

Last ned produktdatablad

5G95 AFR

Elektrisk nummer Størrelse Emballasje Spenning

5G95 AFR

1033562 5G95 AFR 500 K20 0.6/1 (1.2) kV mer info

Nominell diameter på komplett kabel mm 44

Nominell vekt på kabelen kg/km 2264

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 95

Nominell tykkelse på isolasjon mm 1.6

Antall ledere 5

Min. boyeradius

Under håndtering og installasjon, kabel mm 526

I sluttinstallasjon, kabel mm 368

Under håndtering og installasjon, faseleder cm 22

Under håndtering og installasjon, kabel cm 53

I sluttinstallasjon, faseleder cm 15

I sluttinstallasjon, kabel cm 37

Under håndtering og installasjon, kabel m 0.53

I sluttinstallasjon, kabel m 0.37

Max. trekkekraft

Trekkeøye kN 7.1

Trekkestrømpe kN 7.1

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,320

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -40

Maksimal ledertemperatur ved normal drift °C 70

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 160

EAN-kode 6438176013748

Reka-kode 1302066

Last ned produktdatablad
